Бесконтактная диагностика напряженного состояния металла трубопроводов
Магнитная томография трубопроводов
Магнитная томография трубопроводов (МТМ)
Метод магнитной томографии помогает обследовать подземные, надземные и подводные трубопроводы без остановки транспорта среды и без сплошных раскопок. Магнитометрическая съемка выявляет зоны концентрации напряжений, а результаты накладываются на трассу и карту ZULU GIS для приоритизации ремонта по фактическому состоянию.

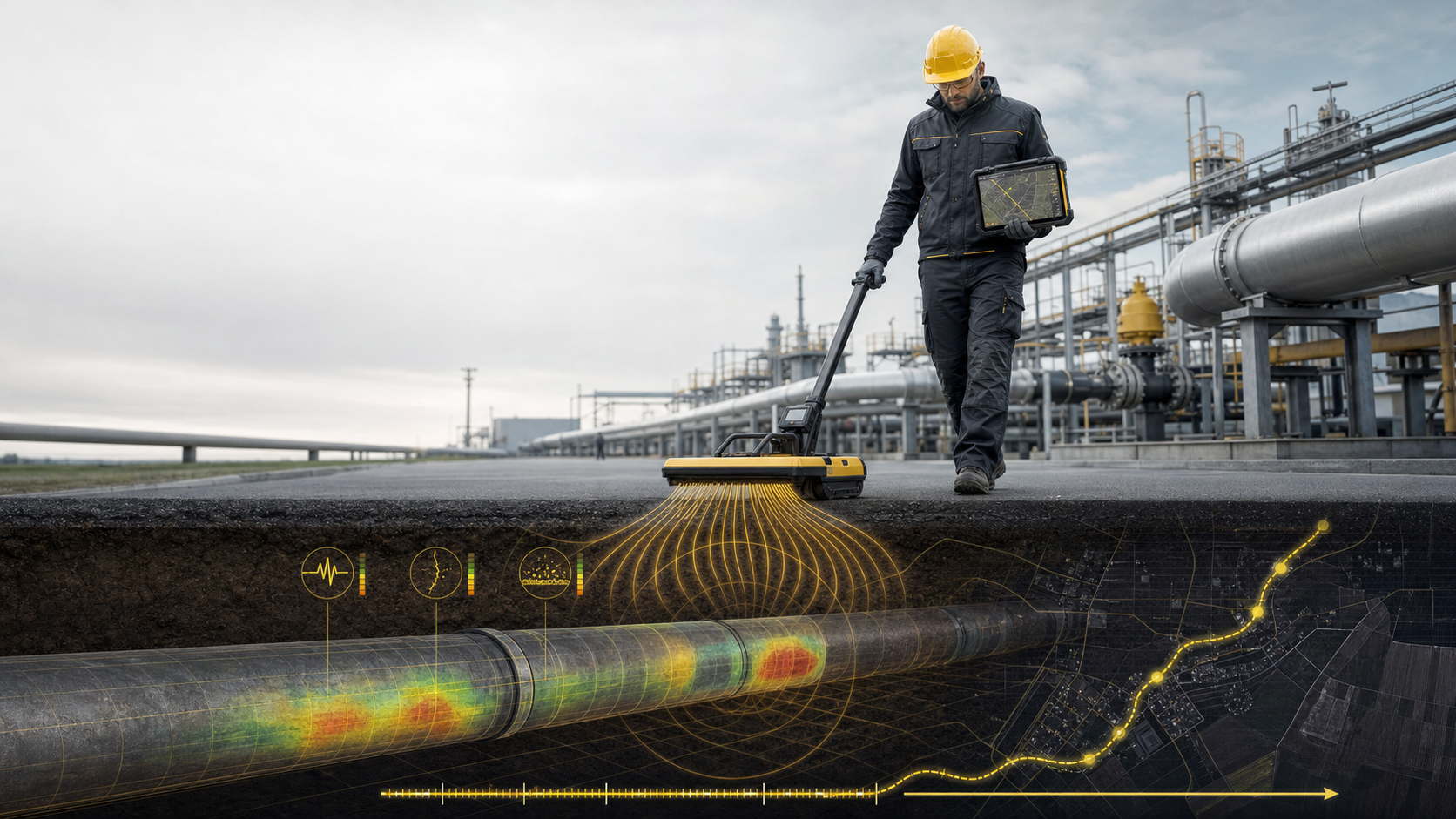

Оператор проходит вдоль трассы с магнитометрическим оборудованием или обследует доступный участок надземного трубопровода. Система фиксирует изменения магнитного поля, связанные с напряженным состоянием металла, после чего данные привязываются к координатам, трассе и инженерной карте.
Полевое сканирование
Магнитометрическая съемка выполняется вдоль трубы без врезки в трубопровод и без остановки технологического процесса.
Выделение аномалий
ПО анализирует магнитометрический профиль и выделяет зоны концентрации напряжений, потенциальных дефектов и повышенного риска.
Привязка к GIS
Результаты наносятся на трассу и карту ZULU GIS, чтобы инженер видел проблемные участки, километраж и приоритет обследования или ремонта.
Метод применим для подземных, надземных и подводных трубопроводов.
Диагностика проводится без остановки трубопровода и без сплошного вскрытия грунта.
Помогает перейти от ремонта по нормативу к ремонту по фактическому состоянию металла.
Результаты удобно совмещать с картой трассы, аварийностью, историей ремонтов и эксплуатационными данными.
Технические характеристики
Метод диагностикимагнитная томография и анализ магнитометрического профиля трубопровода
Тип контролябесконтактная диагностика без остановки транспорта среды
Объектыподземные, надземные и подводные металлические трубопроводы
Выходные данныекарта зон напряженного состояния, отчет и рекомендации по приоритетам ремонта
Интеграцияналожение результатов на трассу и интерактивную карту ZULU GIS
Назначениепоиск участков с повышенным риском дефектов, коррозии, деформаций и концентрации напряжений
Формат работразовое обследование, периодический контроль или включение в программу диагностики
Ограниченияметодика и точность интерпретации уточняются по материалу трубы, глубине залегания и условиям трассы
Кейсы и сценарии применения
Магнитная томография полезна там, где нужно быстро сузить зону риска на протяженной трассе и обосновать, какие участки обследовать или ремонтировать в первую очередь.
Подземные трубопроводы
Диагностика без сплошных раскопок
Съемка вдоль трассы помогает находить зоны повышенного риска и планировать точечные шурфы или дополнительную инструментальную проверку.
Задача: сократить объем земляных работ и перейти к ремонту по состоянию
Промышленные площадки

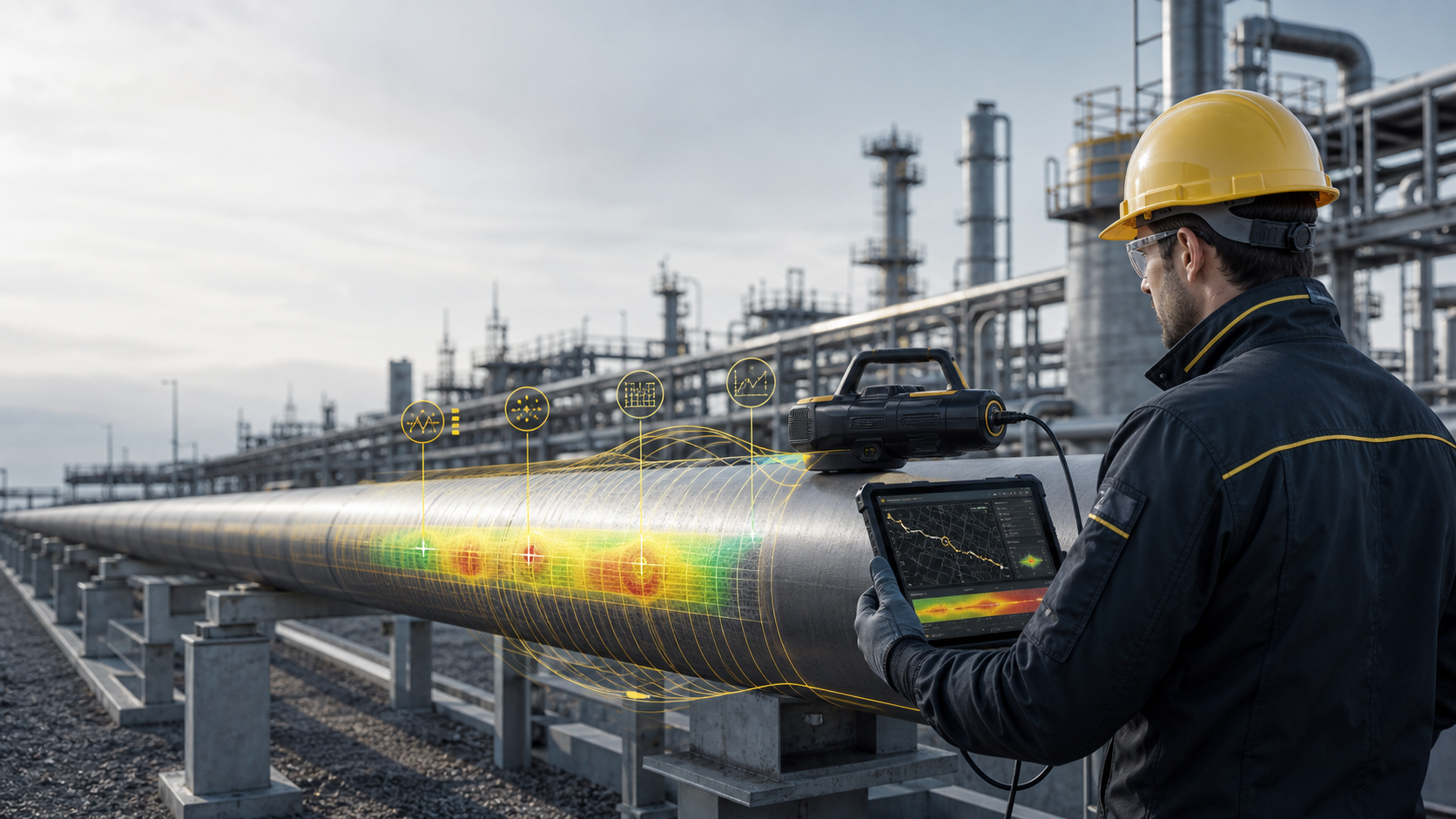

Контроль надземных участков
Метод подходит для трубопроводов на опорах, технологических эстакад и участков, где внутритрубная диагностика невозможна или экономически нецелесообразна.
Задача: выявить зоны напряжений без остановки технологического процесса
Эксплуатация и GIS
Карта состояния трубопроводной сети
Результаты обследования можно использовать как слой в GIS: с привязкой к трассе, ремонтам, аварийности и планам технического обслуживания.
Задача: приоритизировать ремонты и диагностику по фактическим данным
Документы и материалы
Материалы для первичного согласования, подготовки запроса и обсуждения состава поставки с инженерами BiometricLabs.
Бесконтактная диагностика напряженного состояния металла трубопроводов
Магнитная томография трубопроводов
Магнитная томография трубопроводов (МТМ)
Метод магнитной томографии помогает обследовать подземные, надземные и подводные трубопроводы без остановки транспорта среды и без сплошных раскопок. Магнитометрическая съемка выявляет зоны концентрации напряжений, а результаты накладываются на трассу и карту ZULU GIS для приоритизации ремонта по фактическому состоянию.
Оператор проходит вдоль трассы с магнитометрическим оборудованием или обследует доступный участок надземного трубопровода. Система фиксирует изменения магнитного поля, связанные с напряженным состоянием металла, после чего данные привязываются к координатам, трассе и инженерной карте.
Полевое сканирование
Магнитометрическая съемка выполняется вдоль трубы без врезки в трубопровод и без остановки технологического процесса.
Выделение аномалий
ПО анализирует магнитометрический профиль и выделяет зоны концентрации напряжений, потенциальных дефектов и повышенного риска.
Привязка к GIS
Результаты наносятся на трассу и карту ZULU GIS, чтобы инженер видел проблемные участки, километраж и приоритет обследования или ремонта.
Метод применим для подземных, надземных и подводных трубопроводов.
Диагностика проводится без остановки трубопровода и без сплошного вскрытия грунта.
Помогает перейти от ремонта по нормативу к ремонту по фактическому состоянию металла.
Результаты удобно совмещать с картой трассы, аварийностью, историей ремонтов и эксплуатационными данными.
Технические характеристики
Метод диагностикимагнитная томография и анализ магнитометрического профиля трубопровода
Тип контролябесконтактная диагностика без остановки транспорта среды
Объектыподземные, надземные и подводные металлические трубопроводы
Выходные данныекарта зон напряженного состояния, отчет и рекомендации по приоритетам ремонта
Интеграцияналожение результатов на трассу и интерактивную карту ZULU GIS
Назначениепоиск участков с повышенным риском дефектов, коррозии, деформаций и концентрации напряжений
Формат работразовое обследование, периодический контроль или включение в программу диагностики
Ограниченияметодика и точность интерпретации уточняются по материалу трубы, глубине залегания и условиям трассы
Состав и условия
Схема трассы, материал, диаметр, протяженность и доступные участки обследования.
Информация о глубине залегания, охранной зоне, пересечениях и ограничениях доступа.
История аварий, ремонтов, коррозионных повреждений и результатов предыдущей диагностики.
Координатная основа или GIS-данные для привязки результатов к эксплуатационной карте.
Примечания по применимости
Для подземных участков важны данные о глубине залегания и условиях прохождения трассы. Для надземных участков учитываются доступность поверхности трубы, опоры, обвязка, промышленные помехи и возможность безопасного прохода оператора.
Кейсы и сценарии
BL1 используется для выездной диагностики и регулярного контроля участков трубопроводов, где важно быстро локализовать утечки жидкостей.
Подземные трубопроводы
Диагностика без сплошных раскопок
Съемка вдоль трассы помогает находить зоны повышенного риска и планировать точечные шурфы или дополнительную инструментальную проверку.
Задача: сократить объем земляных работ и перейти к ремонту по состоянию
Промышленные площадки
Контроль надземных участков
Метод подходит для трубопроводов на опорах, технологических эстакад и участков, где внутритрубная диагностика невозможна или экономически нецелесообразна.
Задача: выявить зоны напряжений без остановки технологического процесса
Эксплуатация и GIS
Карта состояния трубопроводной сети
Результаты обследования можно использовать как слой в GIS: с привязкой к трассе, ремонтам, аварийности и планам технического обслуживания.
Задача: приоритизировать ремонты и диагностику по фактическим данным
Документы
Материалы для первичного согласования, подготовки запроса и обсуждения состава поставки с инженерами BiometricLabs.
Полезны схема трассы, материал и диаметр трубы, глубина залегания, протяженность участка, координаты, фото доступных зон, история ремонтов и аварий.
